異種材料半導体デバイス集積(”Heterogeneous Integration”)のニーズにお応えします。
化合物半導体デバイスの設計/製造/テストのパートナー(大学・企業)と連携し、
お客様のニーズに最適な”EFB”ソリューションでお応えします。

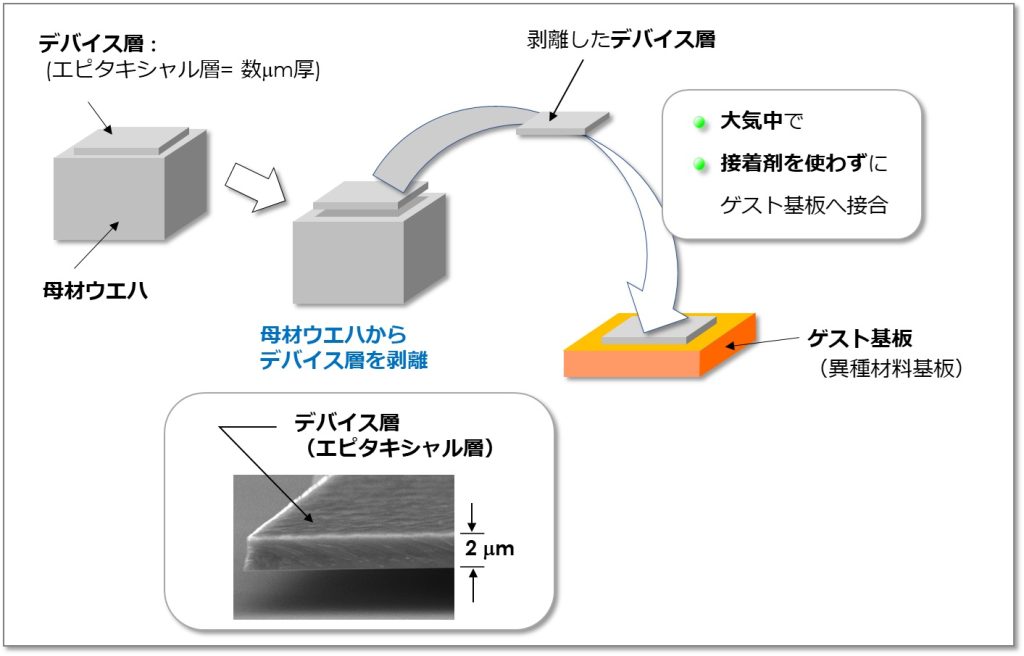

図:化合物半導体薄膜デバイスの異種材料接合の概念図

化合物半導体デバイスが形成されている数μm厚のエピタキシャル層を
母材基板から剥離して、大気中で接着剤を使わずに異種材料基板に接合する
『独自のEFB®技術』がフィルネックスのコア技術です。
